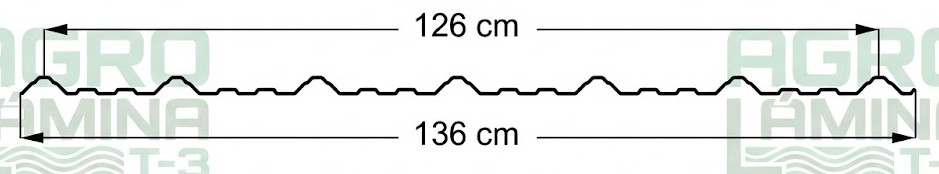

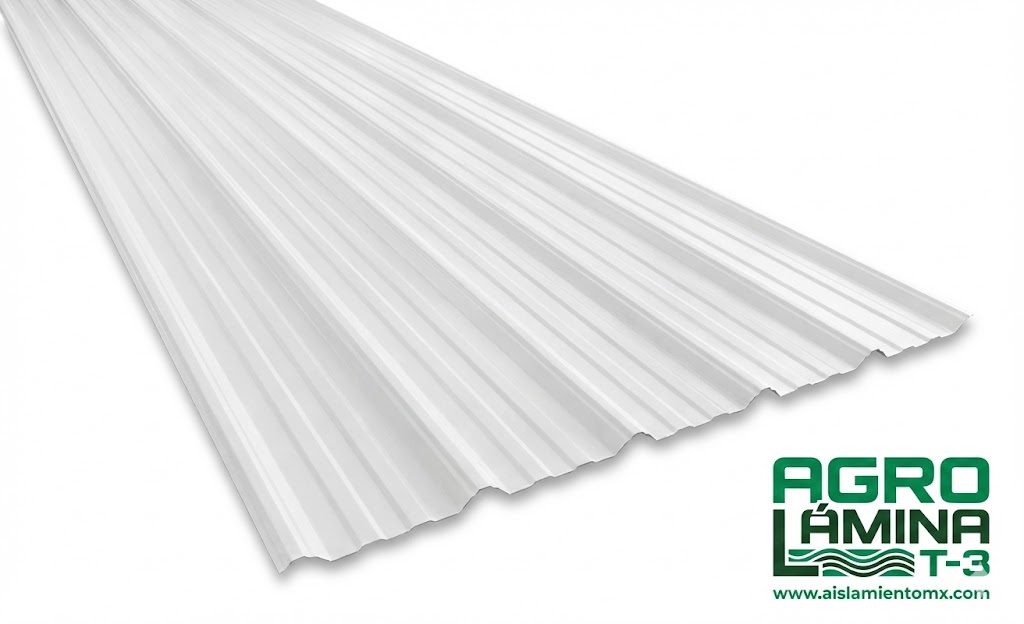

Modelo T-3
Tres capas
Máximo rendimiento por pieza. Optimiza tiempos de instalación en grandes superficies.
Ancho Total
136 cm
Ancho Útil
126 cm
Detalle de Perfil
1. Catálogo de Modelos y Especificaciones
T-2
T-2

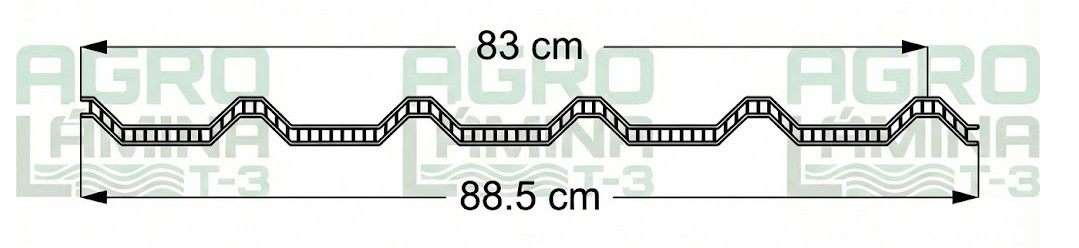

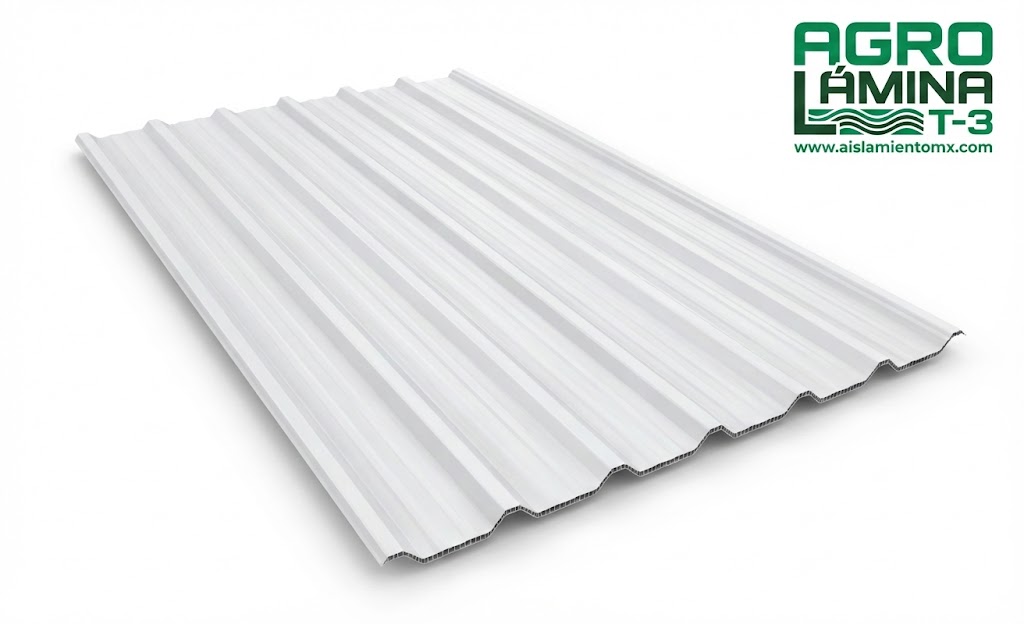

Modelo T-2
Hueca dos capas
Especializado en proyectos con requerimientos de mayor peralte y desalojo pluvial rápido.
Ancho Total
88.5 cm
Ancho Útil
83 cm
Detalle de Perfil
T-1
T-1

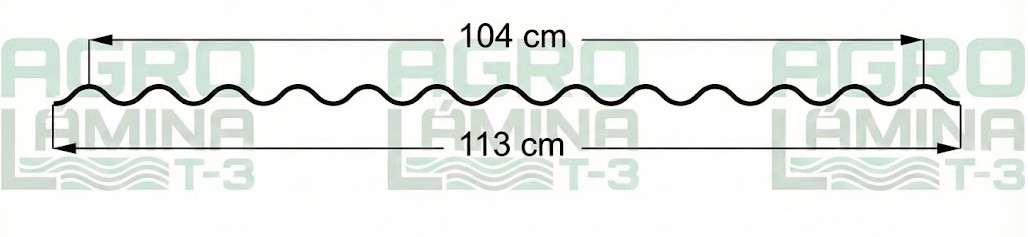

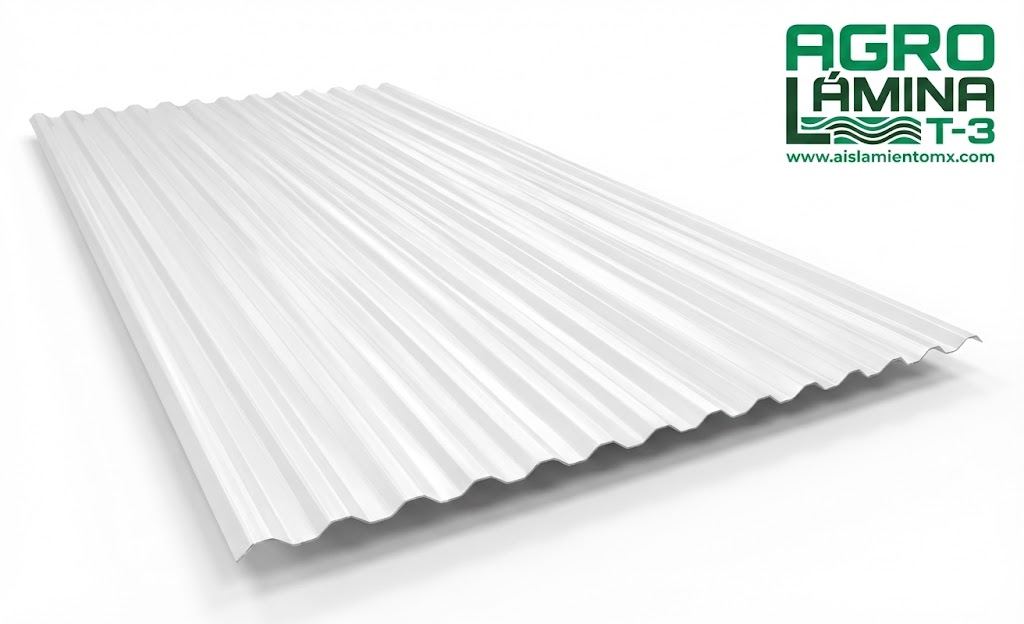

Modelo T-1
Unicapa ondulada
Equilibrio estructural superior. Versatilidad para diversas aplicaciones industriales.
Ancho Total
113 cm
Ancho Útil
104 cm
Detalle de Perfil
2. Guía de Medidas y Reglas de Montaje

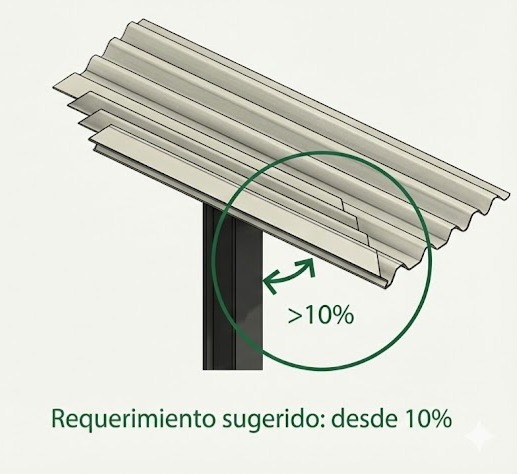

Inclinación Mínima
10% (Caída)

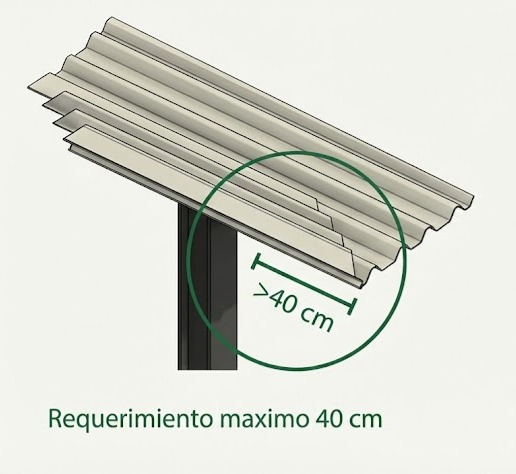

Salida de Lámina
40 cm (Volado)

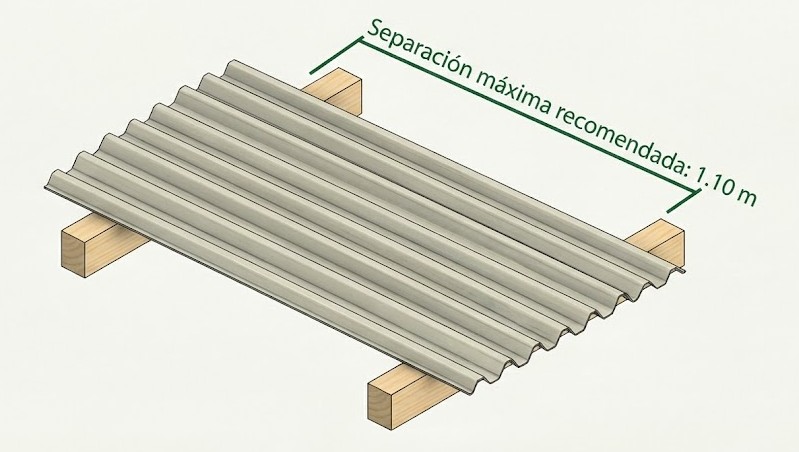

Carga de Apoyos
0.50 a 1.10m

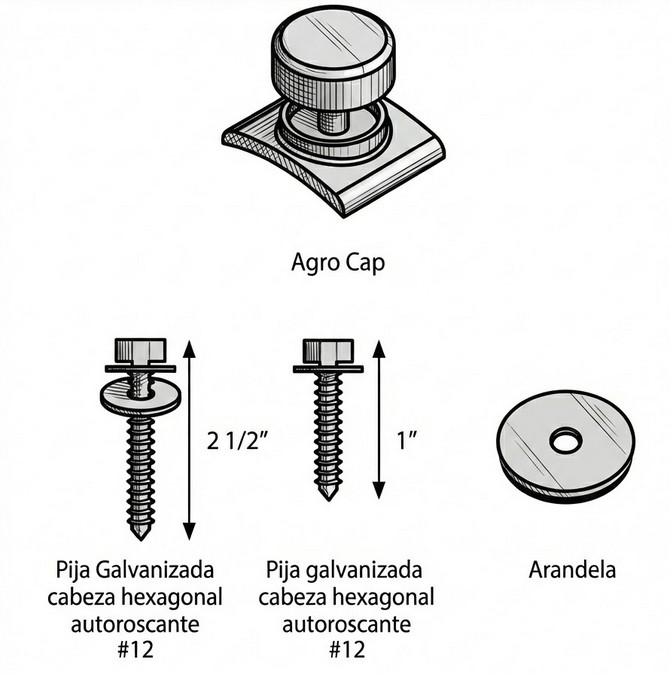

Tornillería Sugerida (Pijas)
Para Modelos T-1 y T-3
12 x 2 1/2"
Para Modelo T-2
#3" (Larga)
3. Seguridad en la Obra
Uso obligatorio de EPP: Casco, Guantes y Faja de seguridad.
Tránsito exclusivo por los valles (crestas bajas) del perfil.
Torque controlado para evitar fatiga en la arandela selladora.
4. Manejo y Acomodo

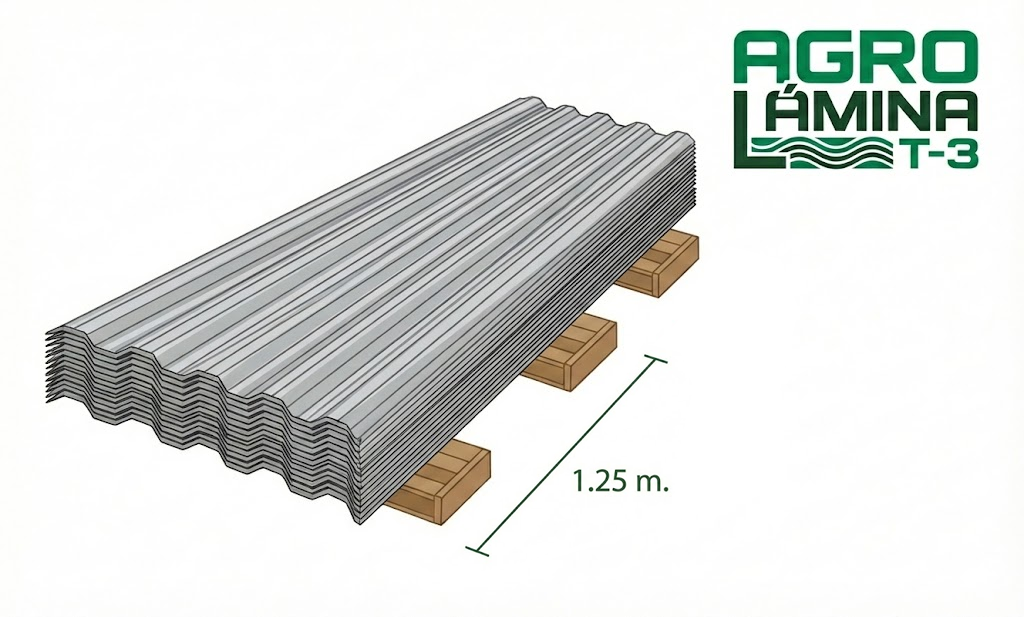

Pila Máxima
500 kg
Separación
1.25 m
¡Atención Maestros!
Traslúcidos: No las encierre sin aire. El calor estancado las mancha de púrpura. Déjelas bajo sombra ventilada.
5. Proceso de Armado y Detalle

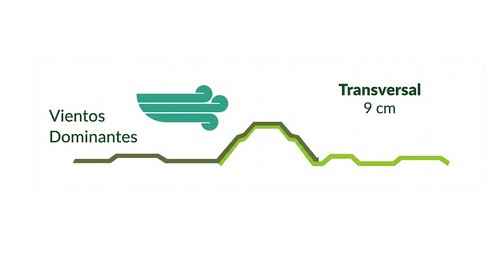

Unión entre Láminas (Costuras)
Monte la última cresta sobre la primera de la siguiente pieza. Instale siempre en contra del viento.
Traslape 100%
Atornillado 100%

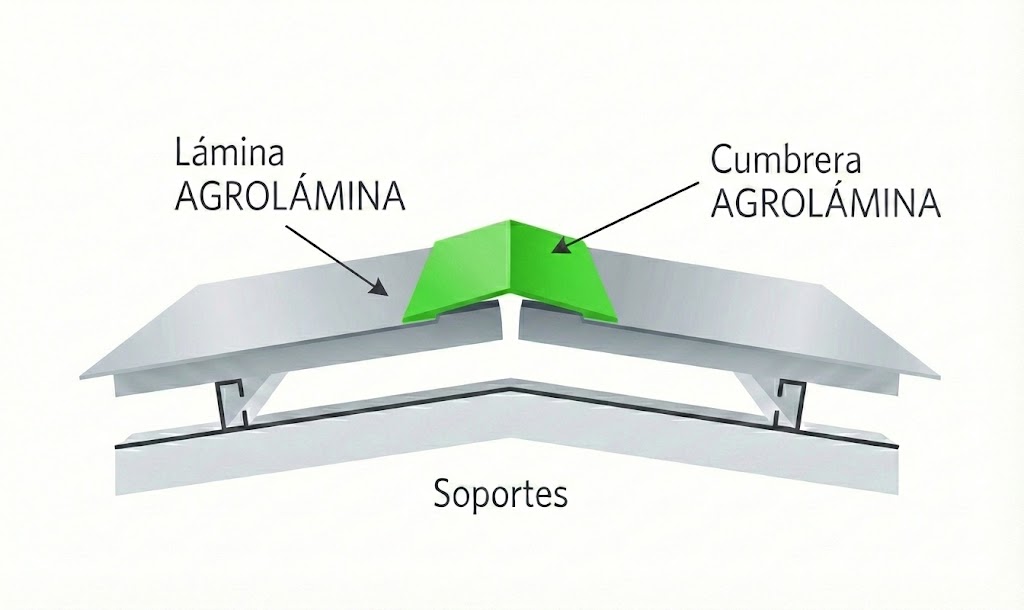

Remate de Caballete (Cumbreras)
-
¡OJO! Use sellador lateral para evitar filtraciones.
-
La cumbrera debe casar perfectamente con el perfil T1-T3.
Instalación en el Vértice

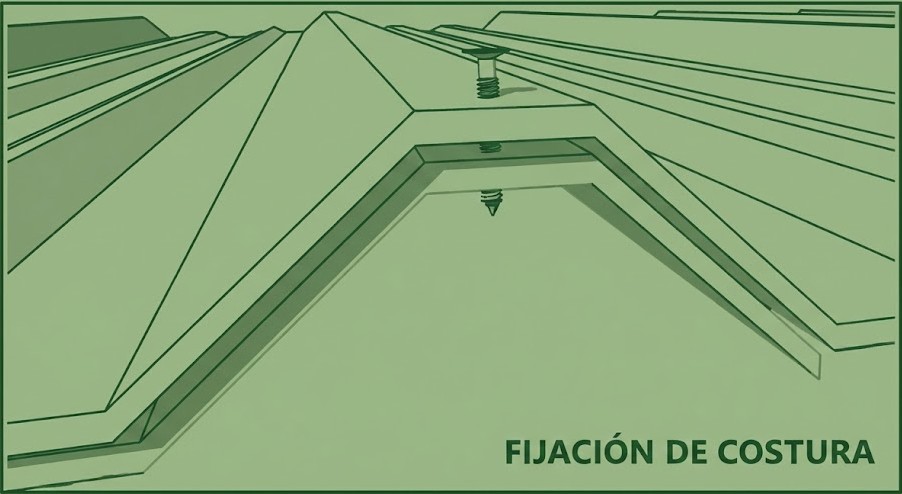

6. Patrones de Atornillado (Por Clima)

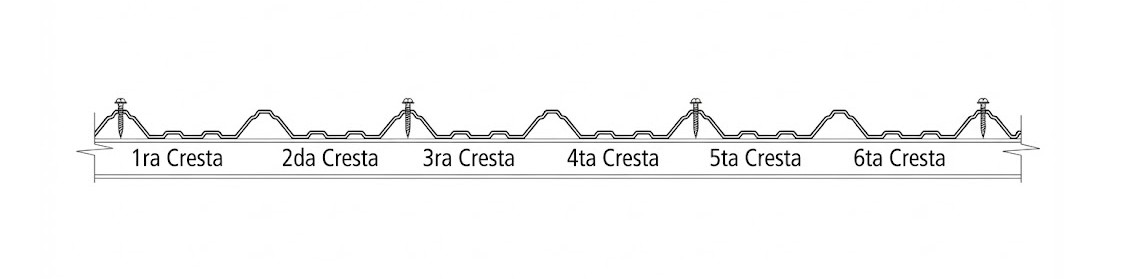

Fijación Normal
Distribución estándar sobre crestas para climas templados.

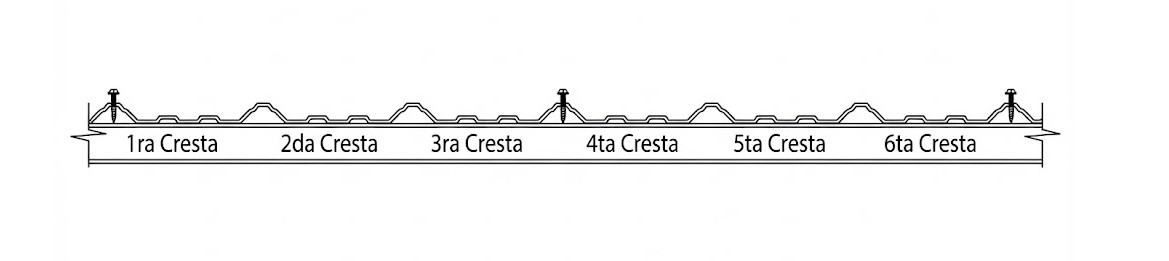

Zona de Granizo
Densidad de fijación incrementada para resistir impactos sólidos.

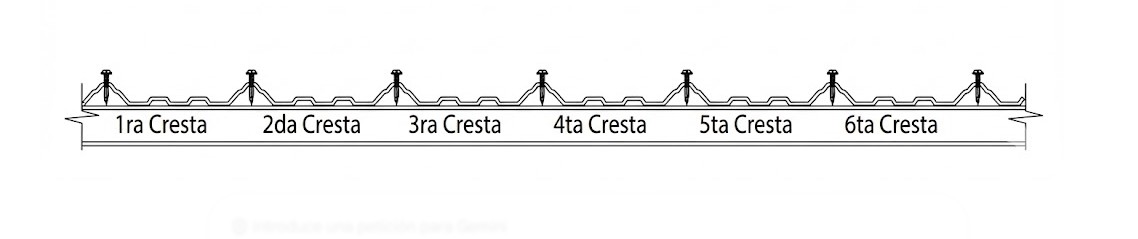

Zona de Viento
Anclaje reforzado en todas las crestas críticas ante ráfagas extremas.
7. Seguridad ante Lluvias Extremas
Regla de Oro: Entre más inclinada esté la techumbre, el agua fluye con mayor velocidad.
| Inclinación (Grados) | Capacidad de Desagüe |
|---|---|
| 15° a 25° |
Inclinación Estándar Distancia seguridad: 80 cm |
| 26° a 35° |
Flujo Reforzado Distancia seguridad: 95 cm |
| 36° a 45° |
Alto Desempeño Distancia seguridad: 110 cm |
| > 45° |
Máxima Protección Distancia seguridad: 120 cm |
8. Casos de Vientos Fuertes
Vientos > **130 km/h**: atornillado de costura cada **30 cm**. Instalar contra el viento es la clave.
Cada
30cm
Sellador
Obligatorio
